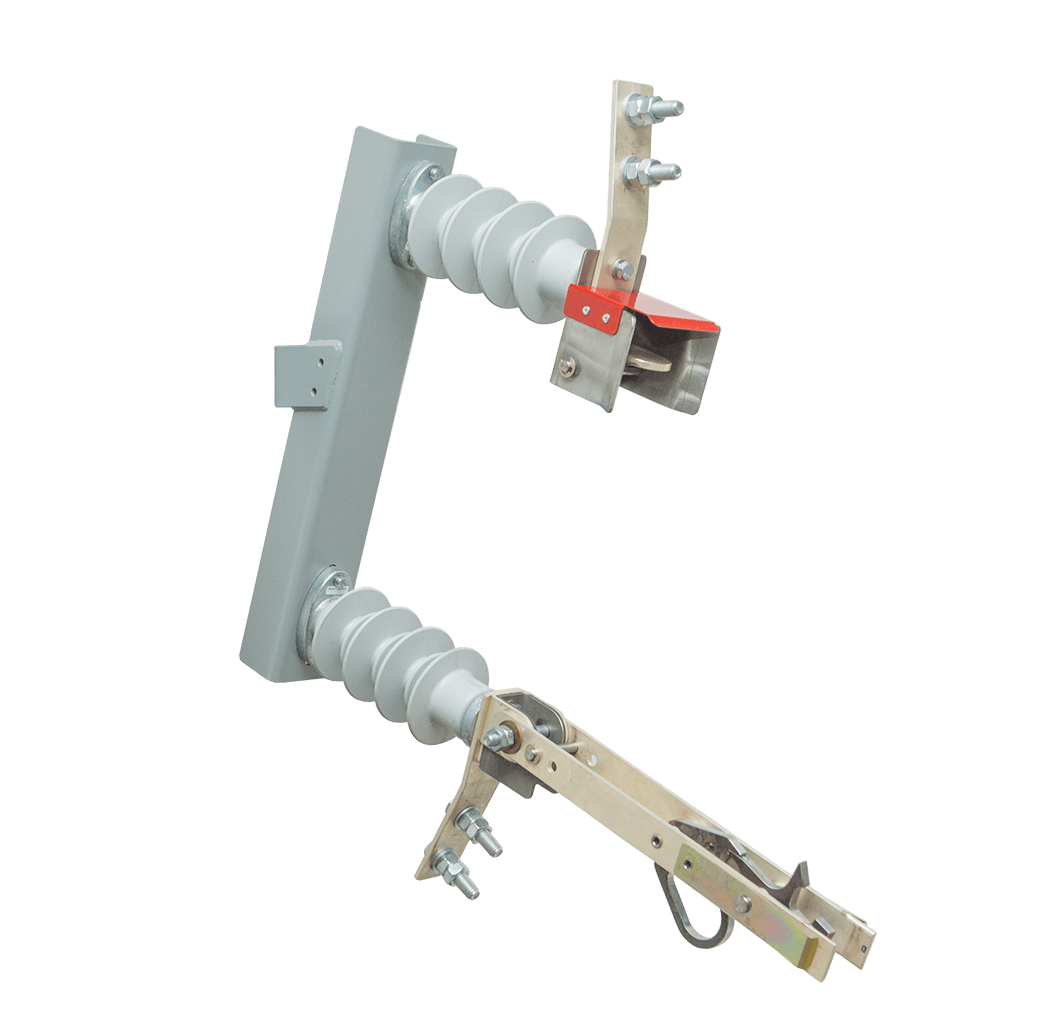

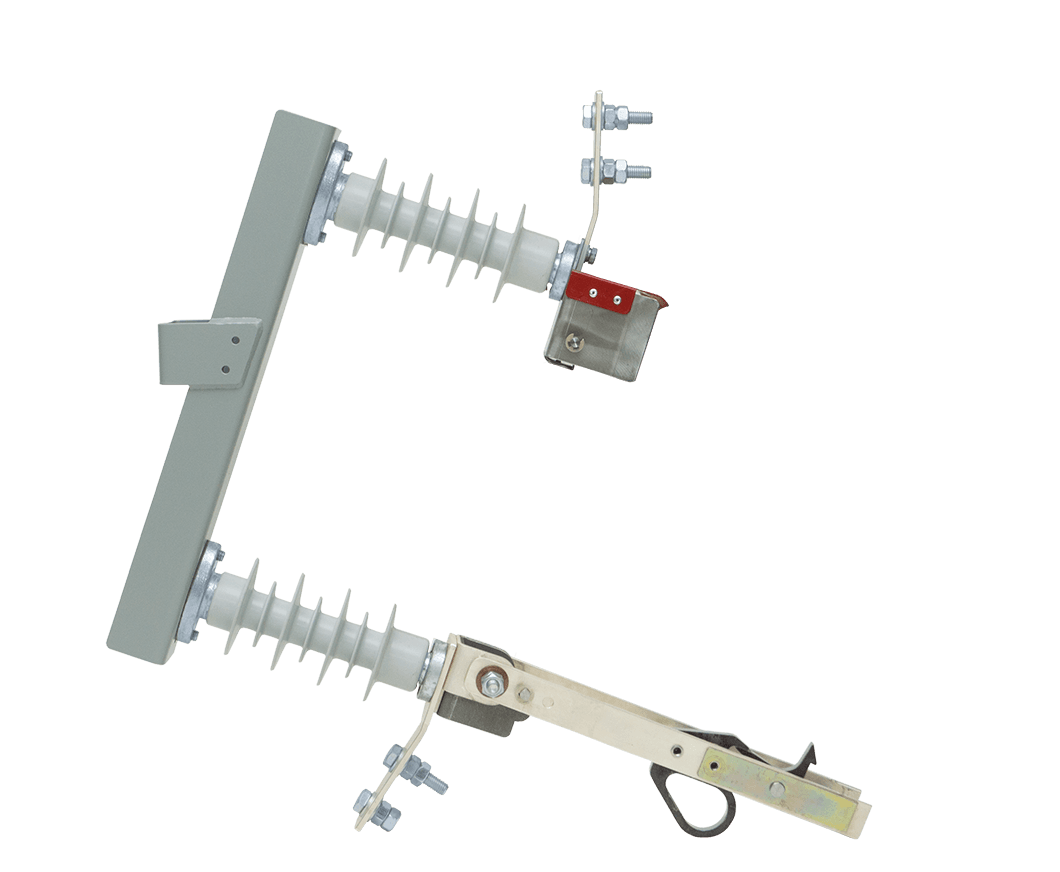

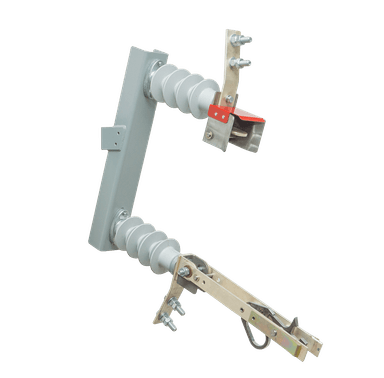

Однофазный разъединитель РЛМН-10/630-IV-УХЛ1
Бюджетный однофазный разъединитель РЛМН-10/630-IV-УХЛ1 для ручного включения и отключения обесточенных участков электрической цепи 6-10 кВ с помощью штанг типа ШЭУ-15-3-3,8Д или ШИ 3х3/Т.
Характеристики
Номинальное напряжение, кВ
6(10)
Номинальный ток, А
630
Ток термической стойкости, кА
16 (3с)
Ток электродинамической стойкости, кА
51 (0,1c)
Механический ресурс без истирания покрытий, циклов В-О
1000
Механический ресурс, циклов ВО
2 000 (М2)
Испытательное напряжение промышленной частоты в сухом состоянии (в течение 5 мин) относительно земли и между полюсами, кВ
42
Испытательное напряжение промышленной частоты в сухом состоянии (в течение 5 мин) между контактами при откинутом держателе заменяемого элемента, кВ
48
Испытательное напряжение промышленной частоты под дождём (в течение 5 мин) относительно земли и между полюсами, кВ
28
Испытательное напряжение полного грозового импульса относительно земли и между полюсами, кВ
75
Испытательное напряжение полного грозового импульса между контактами при откинутом держателе заменяемого элемента, кВ
85
Материал изоляции
Кремний-органическая резина
Толщина стенки гололёда, допускающая оперирование, не менее, мм
20
